一）ＩＣ卡阅读器

·读写器和射频卡之间的数据传输采用加密算法，同时卡和设备双向验证，通信错误自动侦测。

·防冲突，可同时处理多张射频卡。

·具有完整的读写卡功能。

·通过485口可实现多机通信。

·带有蜂鸣器和8位LED显示

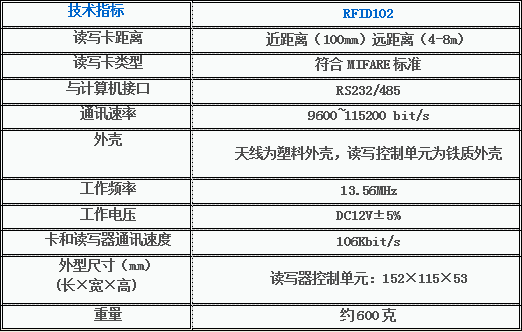

l 技术规格

2、非接触式IC卡

l 主要功能

a) 可靠性高

非接触式IC卡与读写设备之间无机械接触，避免了由于接触读写而产生的各种故障；非接触式IC卡表面无裸露的芯片，无芯片脱落、静电击穿、弯曲损坏等问题。

b) 使用寿命长

卡可以重复写次数为100,000次，读操作次数无限；

c) 操作方便、快捷

卡片使用没有方向性，无需插拔，大大提高每次使用的速度；

卡操作能源供应采用无源方式，非接触下操作；

d) 防冲突

非接触式卡中有快速防冲突机制，能防止卡片之间出现数据干扰。因此，读写器可以“同时”处理多张非接触式IC卡，提高了应用的并行性。

e) 可以适用多种应用

非接触式卡的分扇区、分块的存储器结构特点使它适用于一卡多用，能应用于不同的系统管理，可根据不同的应用设定不同的密码和访问条件。

f) 加密性能好

非接触式卡的有不可更改的全球的芯片唯一序列号；非接触式卡与读写器之间采用双向验证机制，非接触式卡在数据处理前要与读写器进行三次相互认证，而且在通讯过程中所有的数据都加密，卡中各个扇区都有独立的操作密码和访问条件。

3、在系统中的应用

用户需要有统一人员管理识别ＩＣ卡，公司将经常过衡车辆发放固定ＩＣ卡，ＩＣ卡中写入详细的车辆信息（比如车牌号、所属单位、车辆自重等），临时车辆称重前需要凭相关单据申请临时ＩＣ卡（或切回到人工称重方式），持有ＩＣ卡的车辆称重时，停稳车辆后，下车到阅读器上刷卡称重，系统自动读出卡中信息，无须磅房操作人员输入信息，实现了无人职守称重的第一步。

二） 红外数字摄像机

1、产品概述

(1)型号：海康

最高分辨率可达1280×960

多个组合，全方位监控

符合IP67防尘防水设计,可靠性高

2、在系统中的应用

本套系统配备两台摄像头，分别安装在汽车衡两端，摄像头和系统软件同步影象，即在摄像头监控范围内的车辆过衡情况，系统软件可以实时观察到，当车辆上衡稳定后，系统自动称重、瞬间把前后车牌的两组图片和称重记录同时保存，日后调用记录查询的同时把当时称重的图片一并调用。方便管理人员对称重车辆的审核和对称重车辆的监督。

三）红外车辆分离器（又称“光栅”）

1、产品概述

一套完整的红外车辆分离器包括：

? 发射器和接收器：发射器内置线性排列的高能量发光元件，接收器内置与发射器数量相同的接收元件，发射器和接受器的对应光电元件依次按顺序同步触发，检测光路是否导通，当汽车通过扫描区域时，部分或全部光束被遮挡，因而被检测出。

? 控制器：为发射器和接收器提供电源，读取并处理发射器/接收器的同步扫描信号，同时检测光幕工作状态，提供多种输出信号，如：继电器输出、串口输出、模拟量输出。

? 电缆线：连接发射器/接收器与控制器的接插电缆。

2、在系统中的应用

本系统分别在汽车衡两端安装一套红外车辆分离器，当称重车辆上汽车衡时，光栅检测到称重车辆，光栅会通过屏蔽线缆发出信号给系统，系统首先控制信号灯，使信号灯由原来的绿灯变为红灯，提醒其他待候车辆不能上衡，当称重车辆没有完全上衡时，光栅不断发出未完成检测的信号给系统，系统不允许称重，同时通过语音提示驾驶员，“请您将车开到中间并下车，谢谢！”，防止称重通过此种途径****。

常见的****手段如下图：

四）信号灯

1、产品概述

? 标准：符合中华人民共和国GB14887-2003标准

? 外观设计：外观专门为LED光源所设计，结构为超薄人性化，外形美观，工艺精细，便于多种组合安装

? 透光设计：透光镜片的外表面采用倾斜面设计，有效地改善了以往透光镜片易积灰尘的缺陷。

? 外壳材料：外壳采压铸铝或聚碳酸酯（PC）材料与硅橡胶密封件，防尘、防水、阻燃、抗老化，此灯具外壳寿命超过十年

? 光源：光源采用进口芯片四元素超高亮度发光二极管（LED），此光源 亮度强，比白炽灯亮度高3—4倍以上。使用寿命长，大于10万小时。 每个单灯耗电小于15瓦，可节能85％以上。

2、在系统中的应用

   系统在汽车衡两端分别安装一台红绿双色信号灯，在两端分别安装一套光栅，当计算机检测到秤台重量小于设定最小值时，红绿灯显示绿色，提醒车辆允许上衡，车辆上衡时，系统会控制信号灯由原来的空衡绿灯变成红灯，提醒其他待候车辆不能上衡。当计算机检测到车辆下衡，秤台重量低于设定值时，信号灯会由原来的红灯变成绿灯，提醒其他车辆可以上衡。

五）智能道闸机（又称“栏杆机”）

1、产品概述

智能道闸机是由国内知名企业自主知识产权专利结构的挡车横杆系统，整体外观新颖华丽，极具视觉冲击力，其断面为椭圆形，内含PF收发天线，闪光警示灯，及防砸胶条。杆体采用高强轻质的钛镁铝和金材质，外表面喷涂白色聚脂漆层，带红色反射膜。

2、在系统中的应用

    本系统在汽车衡出口端安装一台栏杆机，地感线圈并配合其使用，当称重车辆根据红绿灯的提示上汽车衡后，司机手持IC卡到阅读器刷卡后，阅读器检测到称重车辆的信息，开始称重，当称重完成，计算机系统完全保存称重数据时，系统通过PLC控制器发出道闸“抬起”的控制命令，车辆离开秤台后，地感线圈检测到车辆时，道闸“落下”。有效的控制了称重车辆的进出，提高了工作效率。

六）语音音箱

1、在系统中的应用

   系统会控制语音音箱在不同称重过程播放不同的语音提示，比如“请将车开到中间，谢谢！”、“称重完成，请离开秤台，谢谢！”，在称重完成后并语音读出这次称重的毛重、净重等。
